开式管夹阀

风驰开放型阀体结构的管夹阀是为低压低温工况设计的,且流动介质是无害的。开放式阀体结构重量很轻,维修方便。阀门通径起始于80mm,标准阀体材质是低碳钢,但也可根据要求提供AISI316不锈钢阀体。开放型阀体的优势是能够容忍错位和振动。


  • 技术参数
  • 优势特点
  • 下载

直径范围:15~2000mm.

压力等级:1~10Mpa,1:2安全系数的爆破压力.

阀体材料:

DN15~200(碳钢、球墨铸铁、铝合金,不锈钢-铸造工艺)

DN250~2000(45#钢、不锈钢焊接工艺)

阀套的材料:天然橡胶、三元乙丙橡胶、氯丁橡胶、丁腈橡胶、丁基橡胶、氟橡胶、海帕伦

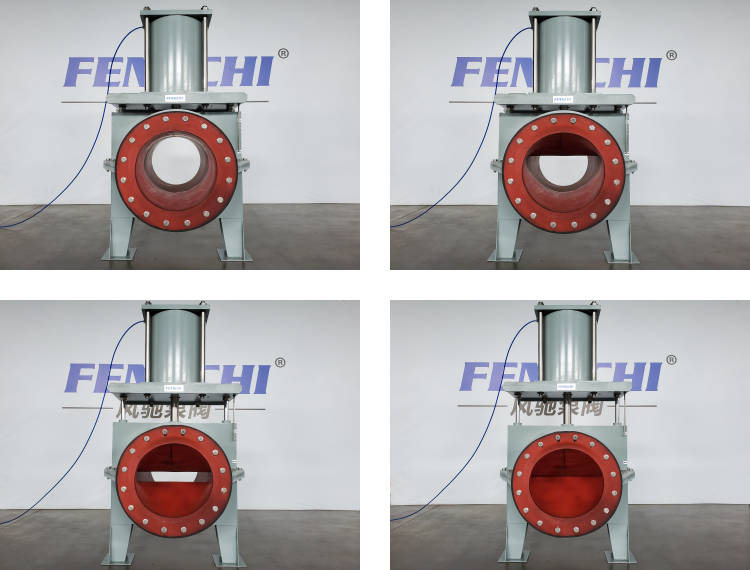

全开:管夹阀的全通径弹性阀套无任何缝隙和死角。

关闭中:中线关闭,这一特征避免了套管内的紊流和磨损,阀套成为一个平滑的 封闭的文氏管,每次操作都能自清洗。

关闭:管夹阀在全关时确保双向零泄漏关闭,采用无密封件需要维护的内在安全设计。





其中管夹阀的部分应用场所及工况如下:
电厂

污水处理厂

采矿


化学过程控制


FGD系统

污泥控制

尾矿处理


磨蚀和磨损性材料


涤气系统


沙粒去除


浮选控制


粉末


输煤装置

原污水


排泥管线


颗粒


飞灰控制

石灰、碳泥

多种泥浆控制


废料处理






风驰管夹阀的工作原理非常简单。在打开位置,阀门处于全开状态,没有流量限制。在关闭期间,两个夹紧杆将阀套压紧在中心线上。阀套具有耐磨性,固体颗粒撞击阀套的橡胶表面,阀套吸收能量,阀套橡胶恢复形状时,将能量释放。即使有固体杂物积聚在阀套壁上,当挤压阀套时,任何结晶颗粒都会从阀套表面脱落并随介质流走,重型管夹阀因此能实现气密级密封。阀门的全通径结构确保介质的自由流动。阀门的三个主要部件(阀套,阀体和执行机构)的结构和材料可以根据您的工艺条件进行选择。


· 全通径-无流量限制;
· 在中线关闭-提高阀套寿命;
· 仅阀套与介质接触-仅有一个磨损备件;
· 自清洁功能-不卡塞;
· 阀套材料有多种选择-满足介质需要;
· 坚固的设计-维修服务间隔延长;
· 管夹阀的“核心所在”橡胶阀套,是阀门中唯一与工况介质接触的部件;
· 定制化的阀套设计,根据客户的应用工况,选择最适合的阀套结构;
· 当阀门达到使用寿命时,在更换阀套后,便可得到“近乎全新”的管夹阀;
